Wärmemengenmessung

KSK-Wärmemengenmessung

Fehlende Messwerte.

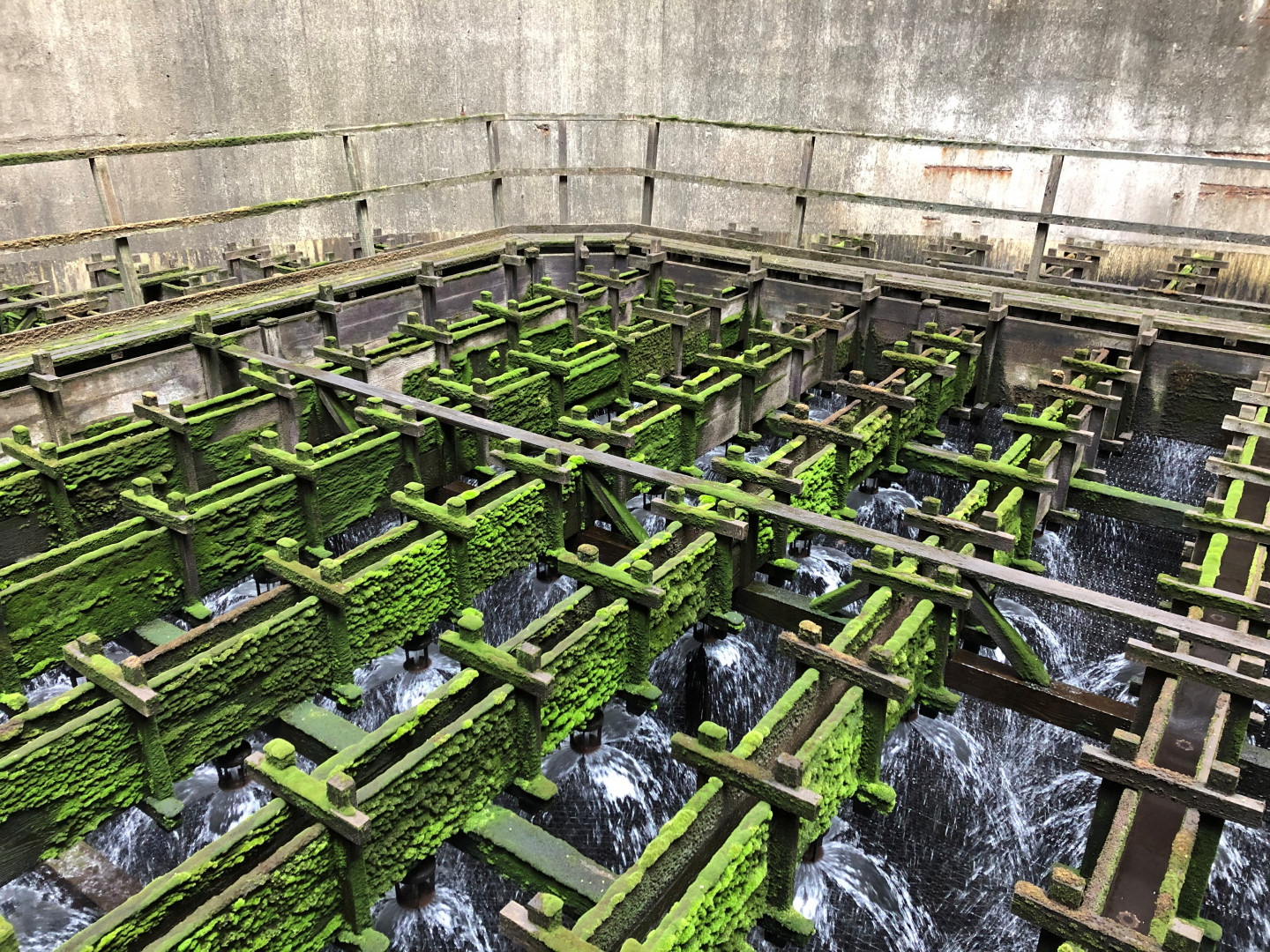

Sie betreiben große, gekühlte Anlagen und Maschinen und möchten den resultierenden Wärmeeintrag in Ihr Kühlsystem ermitteln? Haben Sie die Vermutung, dass Ihr etwas in die Jahre gekommener Verdunstungskühlturm oder Ihr alter Plattenwärmetauscher nicht mehr die volle Leistung bringen? Unglücklicherweise fehlen Ihnen aber passende, fest installierte Sensoren und Messwerte, um Daten zu erheben und auszuwerten um so Ihre Vermutungen zu überprüfen und Ergebnisse zu ermitteln?

Mobile Messtechnik.

Wir bringen Licht ins Dunkeln und schaffen Zahlen, Daten, Fakten! Unsere Fachleute machen sich gerne für eine Wärmemengenmessung auf den Weg zu Ihnen. Mit unseren mobilen Ultraschall-Durchflussmessgeräten (Clamp-on) bestimmen wir zuverlässig den Volumenstrom in den Rohrleitungen Ihres Kühlsystems. Unsere ebenfalls mobilen und nicht-invasiven Temperatursensoren (Clamp-on) sind in der Lage, Messwerte über längere Zeiträume und an verschiedenen Standorten unabhängig von einer externen Stromversorgung aufzunehmen, zu schreiben und zu speichern. So ermitteln wir über die Temperaturdifferenz zwischen Vor- und Rücklauf zuverlässig die maximale Wärmeleistung, die sich während einer Betriebswoche oder eines -Monats für Ihr System oder Ihr Aggregat ergibt - ohne, dass wir dabei zwingend permanent vor Ort sein müssten. Alles was Sie uns noch verraten müssten, ist, mit welchem Kühlmedium Sie arbeiten.

Zuverlässige Planung.

Die Wärmemengenmessung beziehungsweise die Bestimmung der maximalen Wärmeleistung (Peak) ist in vielen Fällen Grundlage für die Planung zukünftiger Anlagen, Aggregate oder Rückkühlsysteme. Mit ihr lässt sich im Handumdrehen eine aussagekräftige Wärmebilanz erstellen. Denn nur wenn Sie wissen, welche maximale Wärmemenge in Ihr bestehendes Kühlsystem eingetragen wird, können Sie neue Anlagen beziehungsweise ein neues Kühlsystem sauber auslegen und sicher planen. Wir helfen Ihnen gerne dabei - natürlich auch bei der weiteren Planung und Umsetzung Ihrer Ideen!

Ihre Ansprechpartner

Dipl.-Ing. Olaf Huscher
Gesellschafter-Geschäftsführer

+49 (0) 2364 10539-0
huscher@kskgruppe.de

Dipl.-Wirt.-Ing. Andreas Höwedes
Gesellschafter-Geschäftsführer

+49 (0) 2364 10539-0
hoewedes@kskgruppe.de

Wärmemengenmessung: Ein umfassender Leitfaden

Die Wärmemengenmessung ist ein unverzichtbares Instrument für effizientes Energiemanagement in der Industrie. Dieser Leitfaden beleuchtet die Grundlagen, die verschiedenen Technologien und gibt praktische Empfehlungen.

Was ist Wärmemengenmessung?

Definition der Wärmemengenmessung

Die Wärmemengenmessung bezeichnet den Prozess der präzisen Erfassung der thermischen Energie, die innerhalb eines geschlossenen Heizkreislaufs oder Kühlsystems übertragen wird. Dies geschieht in der Regel mithilfe eines Wärmemengenzählers, der kontinuierlich den Durchfluss einer Flüssigkeit, typischerweise Wasser, sowie die Temperaturdifferenz zwischen Vorlauf und Rücklauf misst. Aus diesen Daten berechnet lässt sich die abgegebene Wärmemenge in Kilowattstunden (kWh) sowie die maximal eingetragene Wärmeleistung berechnen, was eine genaue Abrechnung und Überwachung des Wärmeverbrauchs ermöglicht.

Wichtigkeit der Wärmemessung in der Industrie

Die Wichtigkeit der Wärmemengenmessung in der Industrie ist immens, da sie eine fundamentale Rolle für die Energieeffizienz und Kostenkontrolle spielt. Insbesondere bei energieintensiven Prozessen, wie sie in Schmelzanlagen oder bei der Kühlung von Industrieöfen anzutreffen sind, ermöglicht die präzise Messung der Wärmemenge eine Optimierung des Betriebs. Durch die genaue Erfassung des Wärmeverbrauchs lassen sich Energieverluste identifizieren, Wartungsintervalle optimieren und die Einhaltung von Energiemanagementsystemen wie ISO 50001 gewährleisten, wodurch signifikante Einsparungen realisiert werden können.

Überblick über verschiedene Einsatzbereiche

Die Einsatzbereiche der Wärmemengenmessung erstrecken sich über diverse industrielle Sektoren. Neben der essenziellen Überwachung der Kühlkreisläufe von Schmelzöfen und Abgassystemen in der Schwerindustrie findet die Wärmemengenmessung auch Anwendung in anderen Industriezweigen oder der bei der Fernwärme. Darüber hinaus ist sie in Produktionsprozessen, die eine exakte Temperaturregelung erfordern, unverzichtbar.

Wärmemengenzähler und Wärmezähler

Funktionsweise von Wärmemengenzählern

Die Funktionsweise eines Wärmemengenzählers basiert auf dem Prinzip der Erfassung dreier Schlüsselparameter: des Volumenstroms der Trägerflüssigkeit, der Temperatur im Vorlauf und der Temperatur im Rücklauf. Ein Durchflussmesser, oft ein Ultraschall- oder mechanischer Zähler, misst präzise den Volumenstrom des Heizungswassers oder Kühlmediums. Gleichzeitig erfassen zwei hochsensible Temperaturfühler, auch Temperatursensoren genannt, die Temperaturdifferenz zwischen dem eintretenden Vorlauf und dem austretenden Rücklauf. Das Rechenwerk des Wärmemengenzählers kombiniert diese Daten, um die abgegebene oder aufgenommene Wärmemenge in Kilowattstunden (kWh) zu berechnen. Diese präzise Messung ist entscheidend für die genaue Abrechnung und das Monitoring der Wärmemengenmessung in industriellen Prozessen.

Unterschiede zwischen Wärmezähler und Wärmemengenzähler

Obwohl die Begriffe Wärmezähler und Wärmemengenzähler oft synonym verwendet werden, beziehen sie sich in der Praxis auf dasselbe Messgerät, das zur Bestimmung der Wärmemenge dient. Ein Wärmemengenzähler ist ein präzises Messgerät, das den gesamten Wärmeenergieverbrauch oder die Wärmeabgabe in einem Kreislauf erfasst. Es misst den Durchfluss und die Temperaturdifferenz zwischen Vor- und Rücklauf, um die genaue Wärmemenge in kWh zu ermitteln.

Anwendungsbeispiele von Wärmemengenzählern

Die Anwendungsbeispiele für Wärmemengenzähler sind vielfältig und erstrecken sich über zahlreiche Bereiche der Industrie und des Gewerbes. In der Schwerindustrie sind sie unverzichtbar für die Planung, Überwachung und Abrechnung der Kühlleistung wassergekühlter Komponenten in Schmelzanlagen, Verdunstungsbecken und Abgassystemen, wo eine präzise Wärmemengenmessung die Betriebseffizienz und Sicherheit gewährleistet. Auch in der chemischen Industrie und in Kraftwerken wird die Wärmemengenmessung eingesetzt, um Prozesse zu optimieren und Energieflüsse zu steuern.

Messmethoden und Messgeräte

Techniken zur Messung der Wärmemenge

Die Wärmemengenmessung in industriellen Anwendungen erfordert präzise Techniken, um den Energiefluss effizient zu überwachen. Eine gängige Methode ist die Ultraschall-Wärmemengenmessung, die berührungslos den Volumenstrom der Trägerflüssigkeit erfasst und dabei geringen Wartungsaufwand bietet. Ergänzt wird dies durch den Einsatz von hochgenauen Temperatursensoren, die die Temperaturdifferenz zwischen Vorlauf und Rücklauf exakt bestimmen. Diese Kombination ermöglicht dem Rechenwerk des Wärmemengenzählers, die exakte Wärmemenge in kWh zu berechnen. Für besonders anspruchsvolle Umgebungen in Schmelzanlagen oder Abgassystemen sind robuste Messgeräte unerlässlich, die auch unter extremen Bedingungen zuverlässige Daten zur Wärmemengenmessung liefern.

Auswahl des geeigneten Messgeräts

Die Auswahl des geeigneten Messgeräts für die Wärmemengenmessung ist entscheidend für die Effizienz und Genauigkeit der Energieüberwachung, insbesondere bei der Verwendung von Wärmezählern. Zunächst muss die spezifische Anwendung berücksichtigt werden, sei es die Überwachung von Kühlsystemen in Schmelzanlagen, die Abrechnung von Fernwärme oder die Prozessoptimierung in anderen Industriezweigen. Wichtige Faktoren sind der Messbereich des Volumenstroms, die maximale Betriebstemperatur und der Druck des Systems sowie die Genauigkeitsanforderungen.

Häufige Herausforderungen und Lösungen

Typische Probleme bei der Wärmemengenmessung

Bei der Wärmemengenmessung können verschiedene typische Probleme auftreten, die die Genauigkeit der Daten beeinträchtigen und somit die Effizienz der industriellen Prozesse gefährden. Eine häufige Herausforderung ist die fehlerhafte Montage der Temperatursensoren oder des Durchflussmessers, was zu ungenauen Temperaturdifferenzen oder Volumenstrommessungen führt. Verschmutzungen im Kühlkreislauf können die Ultraschall-Messung stören. Auch Luftblasen in der Flüssigkeit oder Druckschwankungen können die Präzision der Wärmemessung beeinträchtigen. In extremen Umgebungen, wie den Abgassystemen von Schmelzanlagen, können hohe Temperaturen und aggressive Medien die Lebensdauer und Funktionsfähigkeit der Wärmezähler beeinträchtigen.

Expertentipps zur Fehlervermeidung

Um Fehler bei der Wärmemengenmessung zu vermeiden und eine dauerhaft präzise Erfassung der Wärmemenge zu gewährleisten, sind einige Expertentipps unerlässlich. Zunächst ist die sorgfältige Planung und korrekte Montage des Wärmemengenzählers von größter Bedeutung, wobei auf ausreichende Beruhigungsstrecken vor und nach dem Durchflussmesser sowie die korrekte Positionierung der Temperatursensoren im Vorlauf und Rücklauf zu achten ist.

Was bedeutet der Durchfluss bei der Wärmemengenmessung?

Der Durchfluss ist das Volumenstrommaß des zirkulierenden Mediums (meist Wasser) in m³ pro Stunde oder Sekunde und wird zusammen mit der Temperaturdifferenz zur Berechnung der Wärmemengen verwendet. Kompaktwärmezähler und Clamp-on-Datenlogger messen Durchfluss und Vorlauftemperatur, um Verbrauchswerte in kW oder MWh auszurechnen; bei Warmwasserzählern und wasserzähler-Systemen ist die korrekte Fließrichtung entscheidend.

Welche Rolle spielt die Temperaturdifferenz (Laufzeitdifferenz) beim Messen?

Die Laufzeitdifferenz bzw. Temperaturdifferenz zwischen Vorlauftemperatur und Rücklauf ist zusammen mit dem Durchfluss das zentrale Messprinzip: je höher die Temperaturdifferenz bei gleichbleibendem Durchfluss, desto größer die erfasste Wärmemenge in kW oder MWh. Temperaturfühlern sollten korrekt positioniert sein, um ein zuverlässiges Temperaturniveau zu gewährleisten.

Wie genau sind Clamp-on-Wärmezähler gegenüber innen angeschlossenen Geräten?

Clamp-on-Wärmezähler messen den Durchfluss und die Temperatur außen am Rohr und sind besonders bei nachträglicher Montage attraktiv. Sie sind weniger invasiv als außen angeschlossene oder innen eingebaute Kompakt-Wärmezähler, können aber bei stark zirkulierenden Strömungen oder schlechten Anlagendaten leicht höhere Messunsicherheiten aufweisen.
